NEN 3140 keuring van brugkasten en pompkasten

Buitenopstelling, vocht en uw verantwoordelijkheid als beheerder

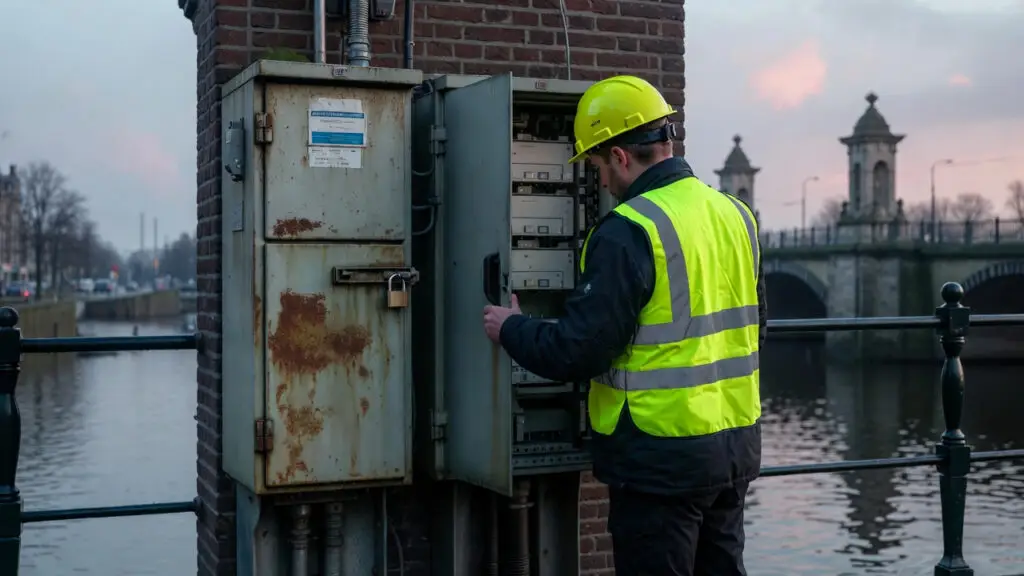

Een pompkast buiten staat permanent in de weersinvloeden. Vocht en condens, temperatuurwisselingen, trillingen van pompen en aandrijvingen, ongedierte en soms vandalisme doen hun werk. Het resultaat is vaak niet spectaculair maar wel gevaarlijk: corrosie op klemmen, losgetrilde verbindingen met een verhoogde overgangsweerstand, beschadigde kabelmantels, een kastdeur die niet meer sluit en een aarding die niet langer doet wat hij moet doen.

Als gemeente, provincie of waterschap bent u eigenaar en beheerder van deze installaties, en daarmee verantwoordelijk voor de veiligheid van iedereen die eraan werkt. Het Arbobesluit artikel 3.4 vraagt dat elektrische installaties veilig zijn en veilig kunnen worden bediend en onderhouden. NEN 3140, de norm voor de bedrijfsvoering van elektrische installaties en elektrische arbeidsmiddelen, is de gangbare invulling daarvan en schrijft periodieke inspectie voor.

De gevolgen van een verborgen gebrek zijn concreet. Een brugbediening die uitvalt legt het verkeer of de scheepvaart stil. Een gemaal dat niet aanslaat bij hevige neerslag geeft wateroverlast. Een smeulende verbinding in een verdeler kan brand veroorzaken. En als het tot schade of een incident komt, wordt gevraagd wat u aantoonbaar aan beheer heeft gedaan, door de verzekeraar en bij aansprakelijkheidsvragen.

• Vocht, condens en corrosie op klemmen, rails en schakelmateriaal
• Losgetrilde verbindingen door pompen, aandrijvingen en verkeerstrillingen
• Aangetaste doorvoeringen en kabelwartels waardoor de kast zijn beschermingsgraad verliest
• Verouderde of ontbrekende beveiligingen en een onbetrouwbare aarding
• Bedieningspanelen en noodstops die niet meer betrouwbaar functioneren

Welke keuringen passen bij brugkasten, pompkasten en gemalen

De basis is de periodieke NEN 3140-inspectie van de installatie in en rond de kast. Die bestaat uit een visuele inspectie, aangevuld met metingen en beproevingen: isolatieweerstand, aardverbinding en potentiaalvereffening, werking van aardlekbeveiliging en de controle van beveiligingen en schakelmateriaal. De inspectiefrequentie volgt uit uw risico-inventarisatie, het gebruik en de omgeving. Buitenopstelling met vocht en trillingen weegt daarin zwaarder dan een droge binnenruimte.

Is een kast nieuw geplaatst, vervangen of aangepast, bijvoorbeeld bij een renovatie van een gemaal of een nieuwe brugbesturing, dan hoort daar een eerste inspectie volgens NEN 1010 bij, de norm voor de veiligheid van laagspanningsinstallaties. Bij bouwwerken vloeit die eis voort uit het Besluit bouwwerken leefomgeving. Zo weet u dat de oplevering klopt voordat de installatie in beheer wordt opgenomen.

Wilt u specifiek zicht op brandrisico in het elektrisch materieel, dan is een beoordeling volgens NTA 8220 mogelijk, een methode waarbij thermografie onder belasting een van de onderdelen is. Vraagt uw verzekeraar om een SCIOS Scope 10-inspectie, dan laten wij die uitvoeren door een SCIOS-gecertificeerde partner. Keuringservice Noord plant, bereidt voor, blijft uw aanspreekpunt en levert het rapport aan.

• NEN 3140: periodieke inspectie van de laagspanningsinstallatie in brug-, pomp- en gemaalkasten
• NEN 1010: eerste inspectie bij nieuwbouw, vervanging of wijziging van een kast
• NTA 8220: beoordeling van elektrisch materieel op brandrisico, met thermografie
• SCIOS Scope 10: inspectie op brandrisico via een gecertificeerde partner
• NEN 3140 keuring van elektrische arbeidsmiddelen en gereedschap van uw eigen beheerteams

Wat wij in en om de kast inspecteren

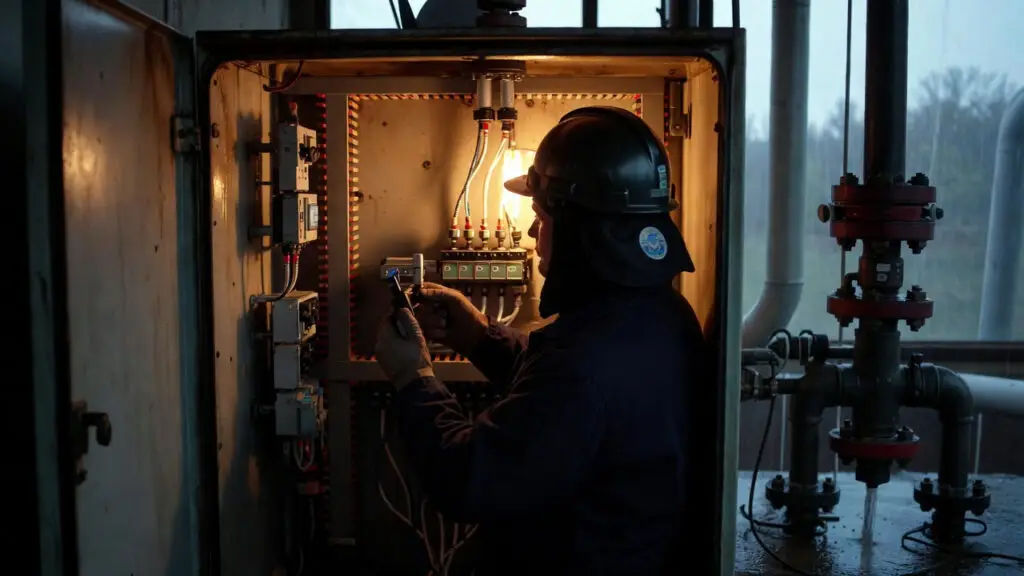

Wij nemen de hele keten in de kast onder de loep: hoofd- en onderverdelers, rail- en klemverbindingen, bekabeling en leidingwegen, aarding en potentiaalvereffening, beveiligingen en schakelcomponenten. Daarbij hoort ook de omkasting zelf, want een kast die zijn beschermingsgraad kwijt is door een kapotte afdichting of een opengebroken doorvoering, brengt vocht en vuil rechtstreeks bij het schakelmateriaal.

Bij brug- en gemaalinstallaties kijken wij uitdrukkelijk naar de bedienings- en veiligheidsfuncties. Bedieningspanelen, signalering, vergrendelingen en noodstops moeten doen wat ze horen te doen, ook als de installatie jaren zonder storing heeft gedraaid. Ontbrekende schemas, onduidelijke groepsopschriften en ontbrekende afscherming van spanningsvoerende delen nemen wij mee, omdat uw monteurs daar direct mee werken.

Een keuring stelt de staat vast en herstelt niets. Wij constateren, leggen vast en leggen uit. Gebreken laat u herstellen door uw eigen installateur of aannemer, waarna een herinspectie kan worden ingepland. Zo blijft onze beoordeling onafhankelijk: wij hebben geen belang bij het werk dat uit onze bevindingen volgt.

Planning die uw areaal niet stillegt

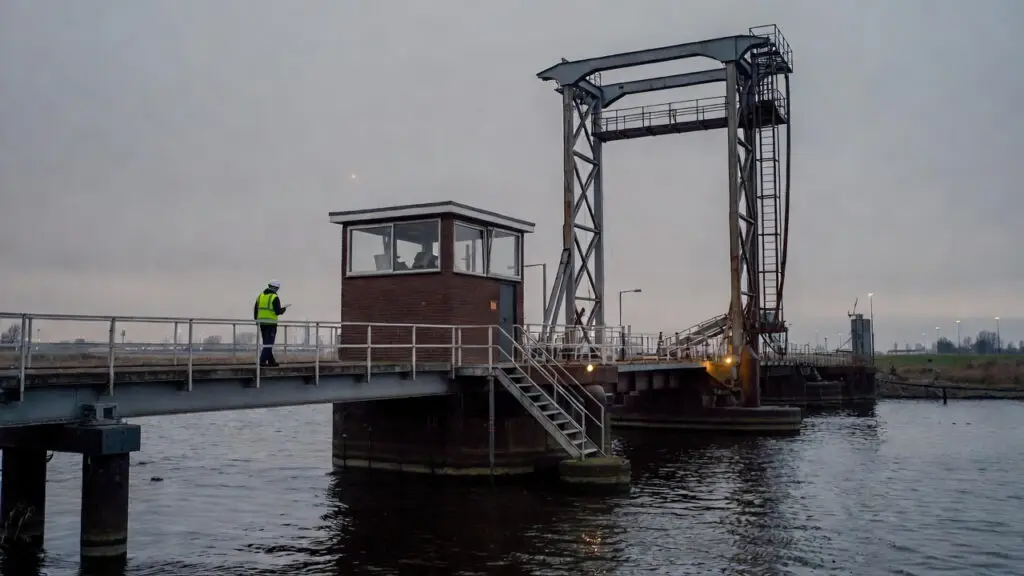

Een areaal aan brugkasten, pompkasten en gemalen ligt verspreid over een gebied, vaak op lastig bereikbare plekken en soms achter een afgesloten terrein. Wij plannen daarom per cluster, zodat de keurmeester in één route zoveel mogelijk objecten afwerkt. Aanlevering van een actuele objectlijst met locaties, objectnummers en toegangsinformatie vooraf maakt dat het snelst en het voorspelbaarst.

Metingen en beproevingen vragen soms een spanningsvrije situatie. Dat stemmen wij vooraf af met uw installatieverantwoordelijke, de bediencentrale en de beheerder, zodat een brug of gemaal alleen buiten bedrijf gaat op een moment dat het kan. Waar nodig werken wij in het weekend of buiten reguliere werktijden. Wij keuren op locatie door heel Nederland, met Veendam als thuisbasis.

U heeft één aanspreekpunt voor de planning, ook wanneer een Scope-inspectie via een gecertificeerde partner meeloopt of wanneer in dezelfde ronde arbeidsmiddelen en gereedschap van uw buitendienst worden gekeurd. Eén planning, één rapportagelijn, geen losse trajecten die u zelf moet coördineren.

Wat de rapportage uw beheerdossier oplevert

U ontvangt per object een rapport met de bevindingen, de uitgevoerde metingen en een duidelijke conclusie. Gebreken staan er met een toelichting en een prioriteit, zodat u weet wat direct aandacht vraagt en wat u kunt meenemen in een volgende onderhoudscyclus. Dat maakt het rapport bruikbaar als keuringsrapport voor infra en als onderbouwing van uw meerjarenplanning.

Omdat de rapportage per objectnummer is opgebouwd, sluit zij aan op uw beheerdossier of assetmanagementsysteem. U kunt ermee aantonen dat u uw installaties periodiek laat beoordelen, richting verzekeraar, bestuur, Arbo-inspectie en uw eigen interne audits. In het rapport staat ook het advies voor het moment van herinspectie, afgeleid van omgeving, gebruik en ouderdom.

Keurmeesters die meedenken horen daarbij. Wij leggen in gewone taal uit wat een afwijking betekent voor de veiligheid van uw monteurs en voor de bedrijfszekerheid van de brug of het gemaal. Geen dik document zonder conclusie, maar een rapport waarmee uw beheerder morgen aan de slag kan. Vraag vrijblijvend een offerte aan: u krijgt binnen 24 uur reactie.

• Bevindingen per kast of objectnummer, met foto's en meetwaarden
• Gebreken met toelichting en prioriteit, zodat herstel planbaar wordt
• Advies over het moment van herinspectie op basis van omgeving en gebruik
• Keuringsstickers op goedgekeurde arbeidsmiddelen, met de datum van herkeuring
• Rapport dat direct in uw beheerdossier of assetmanagementsysteem past
